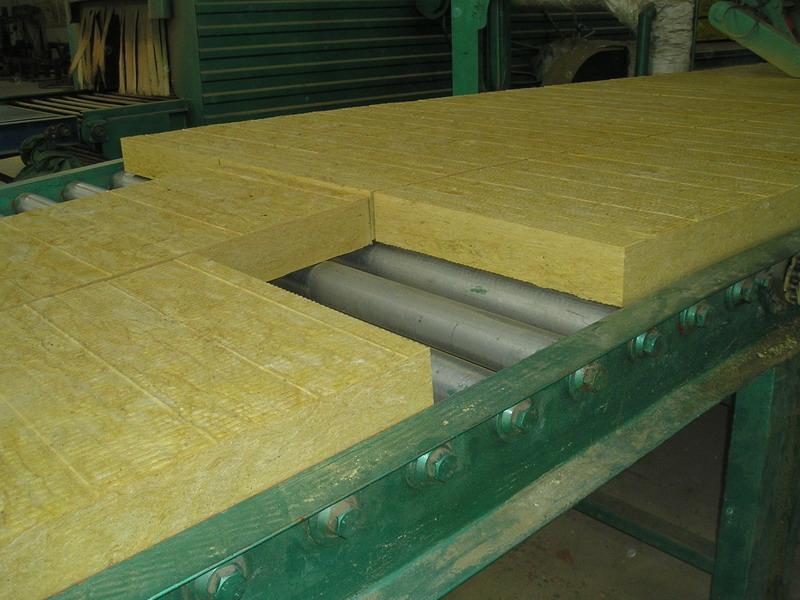

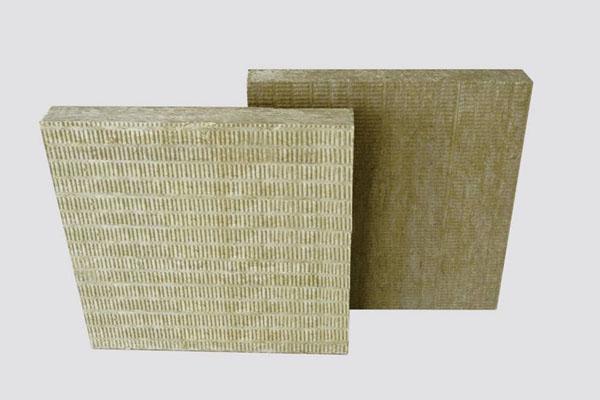

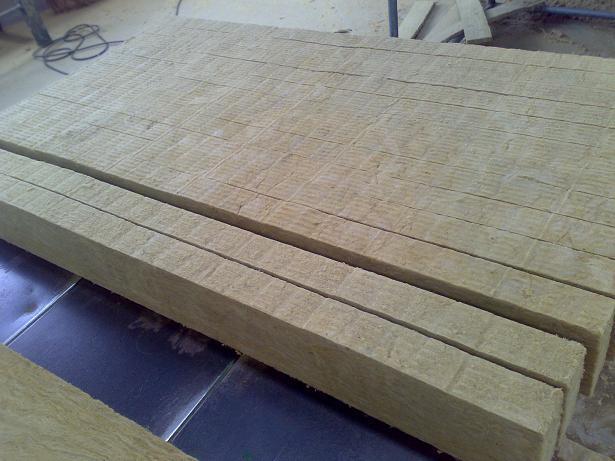

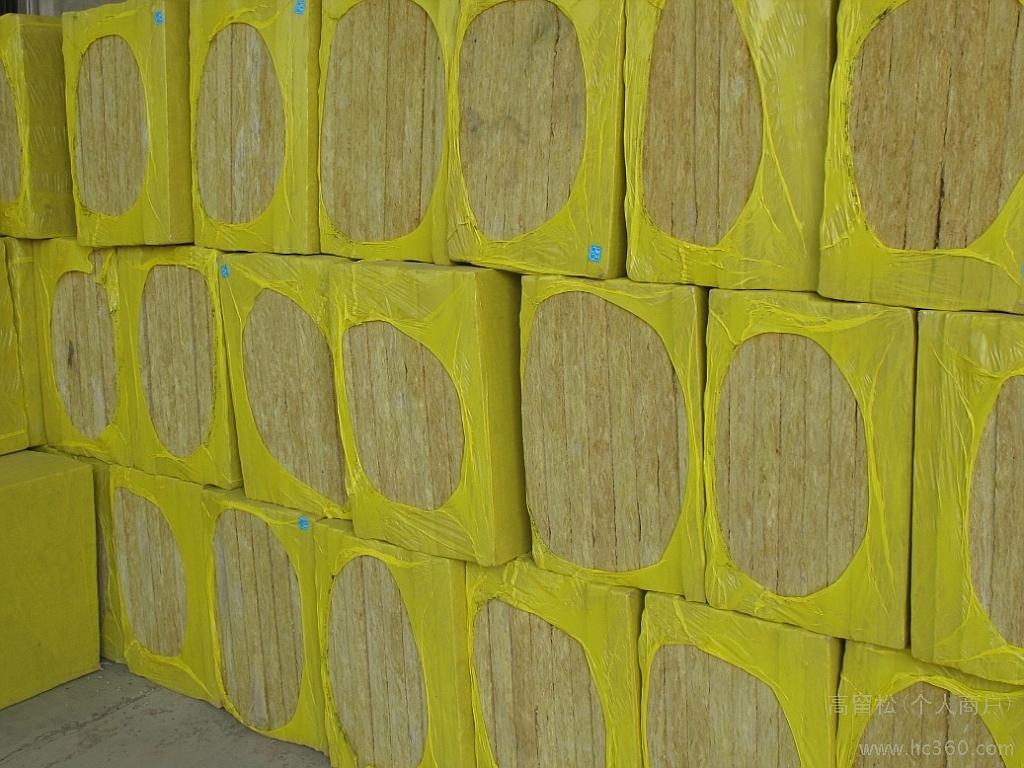

巖棉保溫板廠家主要采用玄武巖和輝綠巖為主要原料融化后，使用國際先進的四輥離心制棉工序，將玄武棉巖高溫溶體甩拉成4～7μm的非連續性纖維，再在巖棉纖維中加入一定量的粘結劑、防塵油、憎水劑，經過沉降、打折、固化、切割等工藝，根據不同用途制成不同密度的系列產品。巖棉保溫板技術參數產品性能數據指標產品性能TG 1TG 2TG 3TG L單位標準備注抗壓強度（垂直于表面）≧40≧60≧80&mdas
產品性能 | TG 1 | TG 2 | TG 3 | TG L | 單位 | 標準 | 備注 | |
抗壓強度 （垂直于表面） | ≧40 | ≧60 | ≧80 | — | kPa | EN 826 | 厚度≧50 mm | |
抗壓強度 （纖維方向） | — | — | — | 80 | kPa | EN 826 | — | |
抗拉強度 （垂直于表面） | ≧7.5 | ≧10 | ≧15 | kPa | EN 1607 | 厚度50-100 mm | ||
抗拉強度 （纖維方向） | — | — | — | 150 | kPa | EN 1607 | — | |
導熱系數 (平均溫度25℃) | ≧0.040 | ≧0.047 | W/mK | ASTM C518 GB/T 10295 | — | |||
防火性能 | 不燃性材料 | ISO 1182 | ||||||
對火反應 A1 (A) 級 | EN 13501-1 GB 8624 | |||||||
憎水率 | ≧99 | % | GB/T 10299 | — | ||||
吸水性 （部分浸入） | <0.5 | kg/m2 | EN1609 BS 2972 | — | ||||
吸濕性 （體積比） | <0.2 | % | ASTM C1104 | — | ||||
尺寸穩定性 | <1.0 | % | EN 1604 | — | ||||
濕阻因子 | 約等于1.5 | — | EN 12086 | — | ||||
酸度系數 | ≧1.8 | — | GB/T 5480 | — | ||||
熔化溫度 | >1000 | ℃ | — | — | ||||

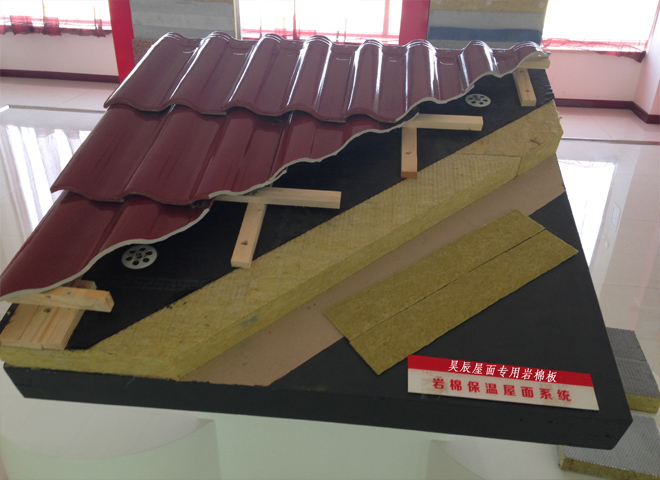

保溫系統 | 關于在外墻保溫系統中的應用，詳情請參閱EN13500《外墻外保溫薄抹灰系統》標準中的“巖棉、礦棉”規范 | |||||||
